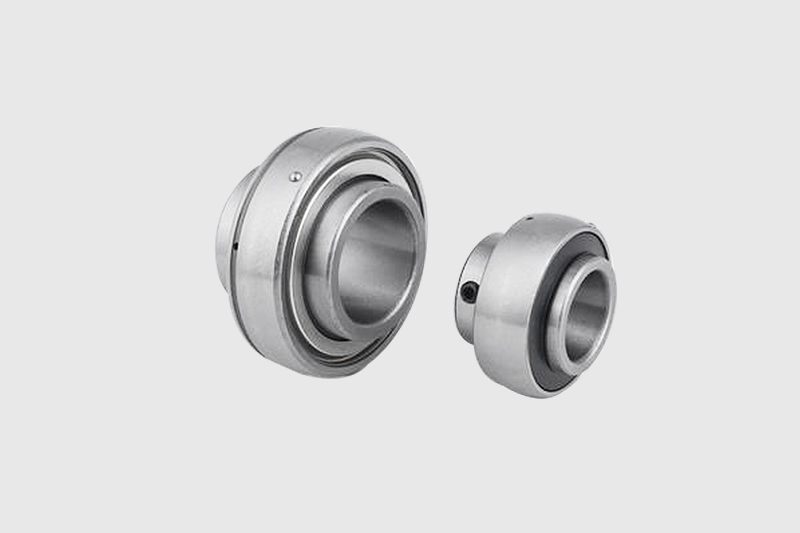

SB Hybrid Ceramic Insert -laakerisarja

JÄRJESTELMÄN KUVAUS:

TEKNINEN PIIRUSTUS:

PREV：SA 1/2 Kuulalaakeripesälaakerisarja NEXT：UC-sarjan ruuvilukitussisäkelaakerisarja

TUOTTEEN TIEDOT:

Laakeri nro		Akselin halk.		D	B	C	Ulottuvuus		mm	ds	Dynaaminen kuormitus	Statie kuorma	Paino (kg)
		d					S	h	sisään		arvosanat	arvosanat
		(in.)	(mm)						G		Cr (KN)	Cor (KN)
SB	201		12	40 1,5748	22 0,8661	12 0,4724	6 0,2362	3,4 0,1338	4,5 0,1772	M5×0,8 10#-32UNF	7.35	4.78	0.1
	201-8	1/2											0.1
	202		15										0.09
	202-9	9/16											0.09
	202-10	5/8											0.09
	203		17										0.08
	203-11	16.11											0.08
SB	204		20	47 1.8504	25 0.9843	14 0.5512	7 0.2756	3.7 0.1456	5 0.1969	M6 × 1 1/4-28UNF	9.88	6.65	0.12
	204-12	3/4											0.13
SB	205		25	52 2,0472	27 1,0630	15 0,5906	7,5 0,2953	3,9 0,1535	5,5 0,2165	M6 × 1 1/4-28UNF	10.8	7.88	0.18
	205-14	7/8											0.17
	205-15	15/16											0.17
	205-16	1											0.16
SB	206		30	62 2,4409	30 1,1811	16 0,6299	8 0,3150	5 0,1969	6 0,2362	M6 × 1 1/4-28UNF	15	11.2	0.25
	206-18	1-1/8											0.26
	206-19	1-3/16											0.25
	206-20	1-1/4											0.23
SB	207		35	72 2,8346	32 1,2598	17 0,6693	8,5 0,3346	5,7 0,2244	6 0,2362	M6 × 1 1/4-28UNF	19.8	15.2	0.37
	207-20	1-1/4											0.41
	207-21	1-5/16											0.39
	207-22	1-3/8											0.37
	207-23	1-7/16											0.35
SB	208		40	80 3,1496	34 1,3386	18 0,7087	9 0,3543	6,2 0,2441	7 0,2756	M8×1 5/16-28UNF	22.8	18.2	0.45
	208-24	1-1/2											0.48
	208-25	1-9/16											0.45
SB	209		45	85 3,3465	41,2 1,6220	19 0,7480	10,2 0,4016	6,4 0,2519	8,2 0,3228	M8×1 5/16-28UNF	24.5	20.8	0.69
	209-26	1-5/8											0.76
	209-27	1-11/16											0.73
	209-28	1-3/4											0.69
SB	210		50	90 3,5433	43,5 1,7126	20 0,7874	10,9 0,4291	6,5 0,2559	9,2 0,3622	M8×1 5/16-28UNF	27	23.2	0.79
	210-30	1-7/8											0.83
	210-31	1-15/16											0.79
SB	211		55	100 3,9370	45,3 1,7835	23 0,9055	11,8 0,4646	7 0,2756	9,8 0,3858	M8×1 5/16-28UNF	33.5	29.2	0.84
	211-32	2											0.96
	211-34	2-1/8											0.87
	211-35	2-3/16											0.81
SB	212		60	110 4,3307	53,7 2,1142	24 0,9449	14,9 0,5866	7,6 0,2993	9,8 0,3898	M10×1,25 3/8-24UNF	36.8	32.8	1.20
	212-36	2-1/4											1.30
	212-38	2-3/8											1.09
	212-39	2-7/16											1.09

Toleranssiluokka

Vakio	Toleranssiluokka
GB/T307.1	PO	P6	P5	P4
IS0492	C LASSO	LUOKKA 6	LUOKKA 5	LUOKKA 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Laakerin materiaali

Kromiteräs: Kromiteräksen kemiallinen koostumus

Teräs nro	Kemiallinen koostumus %
Teräs nro	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1.30-1.65

Kromiteräksen vaihto nro.

Maa	Kiina	ISO	U.S.A	Saksa	Japani	Ruotsi
Laakerit Teräs nro	Gcr15	638/XVII 1	(AISI)52100	(DIN) 100Cr6	(Jis)SVJ2	SKF3

Pakkaus

Putkipakkaukset, yksittäispakkaukset tai muut teollisuuspakkaukset ovat kaikki saatavilla. Erikoisvaatimukset tulee mainita tilauksessa

Oma NSJ-pakettimme on alla
